Série N

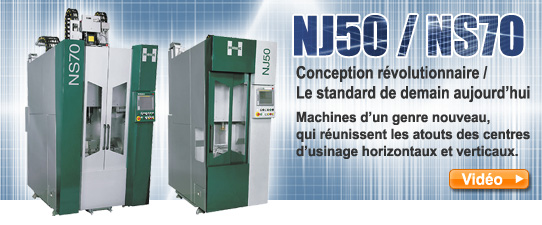

NJ50/NS70

製品紹介 基本仕様

Caractéristiques Machine


Usinage Haute précisionProductivitéMaintenance aisée
Compacité


高精度構造

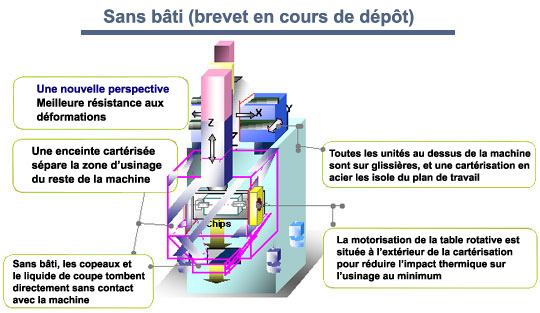

La structure compacte « sans bâti » réduit les déformations thermiques de la machine

■ La position des guides des axes X-, Y- ,Z- et le court chemin de transmission des efforts entre la broche et la prise de pièce permettent d’obtenir un excellent rendement énergétique !
■ Sans bâti inférieur, l’impact thermique du liquide de coupe et des copeaux dans la zone de travail est largement réduit !


ベッドレス

ページの先頭に戻る


高効率(省エネ)

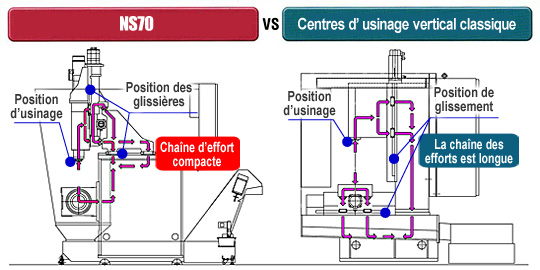

Chaîne d’efforts : Comparaison entre la NS70 et un centre d’usinage vertical classique à table mobile マシニングセンタNS70
■ Dans la mesure où la distance entre les glissières et le point d’usinage est courte, les efforts encaissés par la machine sont faibles, pour un transfert efficace de la puissance d’usinage et un bon rendement énergétique.
■ Dans la mesure où la distance entre les glissières et le point d’usinage est importante, une partie des efforts sont perdus dans la machine. Le transfert de puissance est moins efficace.

ページの先頭に戻る


メンテナンス性

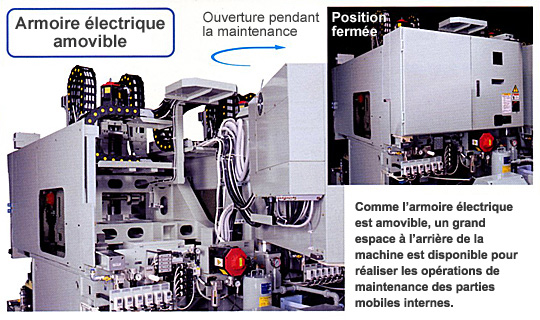

Tous les composants sont accessibles par l’avant et par l’arrière de la machine, les opérations de maintenance régulière ne s’effectuent pas par les côtés de la machine.

Les composants de maintenance (ex. équipement pneumatique et valves hydrauliques) et les équipements d’arrosage sont tous positionnés à l’avant et à l’arrière de la machine. L’accès par les côtés de la machine n’est pas nécessaire. Ceci permet de disposer les machines à côté les unes des autres sans perte d’espace.

マシニングセンタNS70

ページの先頭に戻る


デッドスペース”ゼロ”化提案

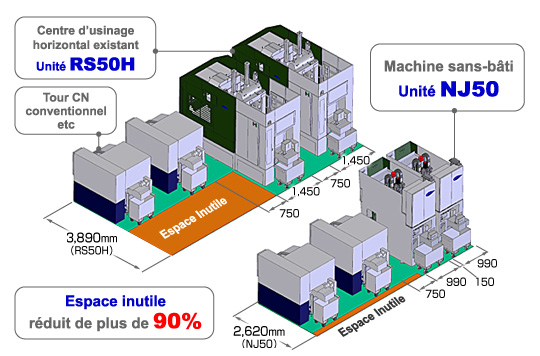

Aucune perte d’espace

Pour l’usinage des arbres, on peut remplacer un CU horizontal comme notre RS50H par la NJ50 et limiter alors la perte d’espace.

マシニングセンタNS70
