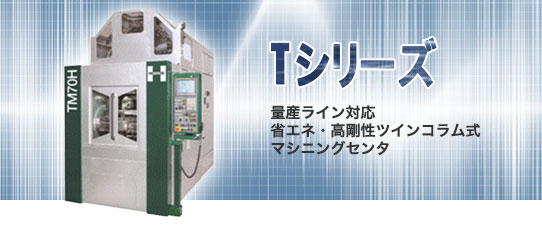

Tシリーズ
製品特長
■ より高い生産性・より高い稼働率・より高いメンテナンス性
■ ローディングハイトを低くしたコンパクト設計
■ ライン向けに最適化したハイパフォーマンスマシニングセンタ
■ ローディングハイトを低くしたコンパクト設計
■ ライン向けに最適化したハイパフォーマンスマシニングセンタ
ツインコラム構造
ツインコラム構造の採用で省エネ・高剛性・高加減速の実現
第一コラム（図 青色部）は、ベッド一体構造で高剛性と機械全体としての低重心を実現しています。
第二コラム(図 赤色部）である可動コラムは、ダクタイル鋳鉄を使用しており、軽量化を図っています。
Y軸可動部を可能な限り小型・軽量化したことで省エネと高加減速を両立しており、生産性の向上につながります。
基本仕様
| 機種 | TS60H | TM70H | TM100H | |||
| 移動量 X軸 (mm) | 530 | 530 | 700 | 500 | 670 | |
| 移動量 Y軸 (mm) | 560 | 560 | 560 | 500 | 500 | |
| 移動量 Z軸 (mm) | 530 | 530 | 530 | 500 | 500 | |
| 早送り速度 (m/min) | 62 | 62 | 62 | |||
| 使用工具ホルダー | HSK-Ａ50、BT30 | HSK-A63、BT40、KM6350 | HSK-A100、BT50, KM10080 | |||
| 工具収納本数 | 16, 24, 30 | 16, 24, 40 | 16 | |||
| 設置スペース (mm) | 1,375 x 3,310 | 1,500 x 3,425 | 1,670 x 3,425 | 1,500 x 3,675 | 1,670 x 3,675 | |
| 機種 | TL80H | TL100H | ||
| 移動量 X軸 (mm) | 530 | 700 | 530 | 700 |
| 移動量 Y軸 (mm) | 560 | 560 | 560 | 560 |
| 移動量 Z軸 (mm) | 530 | 530 | 530 | 530 |
| 早送り速度 (m/min) | 62 | 62 | ||
| 使用工具ホルダー | HSK-A63、BT40、KM6350 | HSK-A100、BT50, KM10080 | ||
| 工具収納本数 | 16, 24, 40 | 24 | ||
| 設置スペース (mm) | 1,530 x 3,705 | 1,700 x 3,705 | 1,530 x 3,805 | 1,670 x 3,675 |
※（ ）内は標準オプション
