多品種変量生産対応
量産から一品生産までは幅広い加工に対応します。
ロングストローク仕様を設定し、大型部品の加工にも対応可能です。
主要自動車部品の量産ラインで培われた高い技術力で、高生産性と高稼働率を約束します。
主な特徴
-
-
APC装置（オートパレットチェンジャー）
旋回装置
サーボモータを採用し
スムーズな加減速で高速旋回を行います。
また、サーボモータは機外に配置しており
保守性にも考慮しています。
-
パレットクランプ装置
二面拘束システムの採用によりパレットの高精度位置決めと高剛性を実現しました。
パレット位置決め部は、内部からエアブローを行うことにより切りくずの付着を防止しています。
-
無人化・省力化対応（オプション）
エンドレスロータリーコンベヤ方式、立体パレットストッカー方式等の多面パレットチェンジャー（オプション）を用いることで、長時間、無人運転を行うことができます。
-

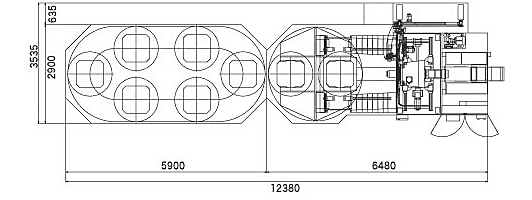

参考例：DM100H
■エンドレスロータリーコンベヤ方式
■パレット収納枚数 6枚
■パレット寸法 800mm×800mm
主な仕様
| 機種 | DM70H | DM70H（高速仕様） | DM80H | DL80H | DM100H |
|---|---|---|---|---|---|
| 移動量 | 650mm（オプション：1,100mm）、730mm、650mm(オプション：1,000mm) | 650mm、730mm、650mm | 1,000mm、800mm、1,000mm （オプション：1,500mm、800mm、1,000mm） |
||
| 早送り速度 | 62m/min (オプション：48m/min) | 62m/min | X・Y軸 60m/min Z軸 48m/min |
||
| 使用工具ホルダ | BT40 (オプション：HSK-A63, KM6350) |
HSK-A63 (オプション： KM6350) |
7/24テーパ NO.50 (オプション：HSK-A100, KM10080) |
||
| 設置スペース | 2,200mm×4,945mm | 2,275mm×4,965mm | 3,600mm×6,830mm | ||
| 主軸最高回転数 | 12,000min⁻¹ | 15,000min⁻¹ | 8,000min⁻¹ | 12,000min⁻¹ | 6,000min⁻¹ |
| 工具収納本数 | 60本 (オプション：16本、24本、124本) | 60本 (オプション：90本) |
60本 (オプション：40本、124本) |
||

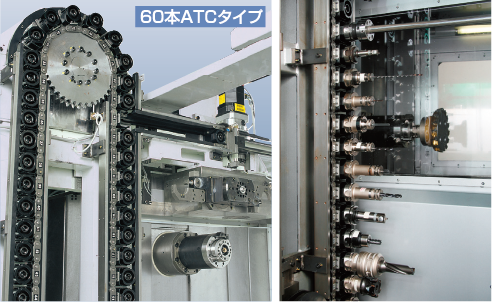

ATC装置
工具交換オーバーライド対応
精密測定用工具使用時等には、工具交換時の衝撃を与えない工具交換速度オーバーライド機能を準備しています。
工具交換オーバーライドを使用する工具は、あらかじめ登録しておくことで対応が可能です。
