高さ1,600mm
超コンパクトヨコ型マシニングセンタ
治具側が上下するバランスのとれた低重心な軸構成で、高剛性を発揮
高さを抑えた自由度の高い生産ライン構成が可能
ガントリーローダー等によるライン構成の場合には、搬送装置から上下ストロークを取り除くことで高さを抑えたシンプルなラインが構築でき、天井の低い工場でも対応可能です。
搬送装置の簡略化によりコストダウンと搬入出時間の短縮に繋がります。
主な特徴
-
-

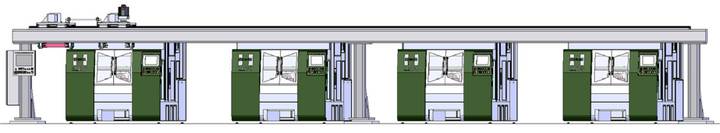

コンパクトなライン構成とトータルコストの削減
ガントリーローダー等によるライン構成の場合には、搬送装置から上下ストロークを取り除くことで高さを抑えたシンプルなラインが構築でき、天井の低い工場でも対応可能です。
搬送装置の簡略化によりコストダウンとサイクルタイムの短縮につながります。
-

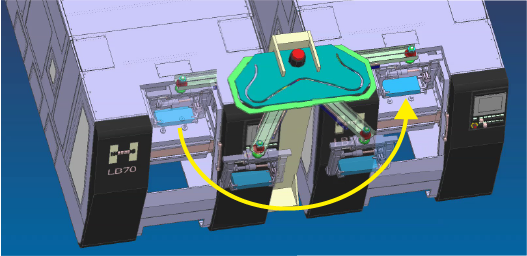

旋回アームによるワーク搬入出装置
特許取得済
■省スペース
ワーク搬入出装置のためのスペースが不要
■C/T低減
隣接する機械と機械の間でワークを直接
搬入出させることで、ワーク搬入出時間を短縮
■低コスト
シンプルな構成で、製造コスト低減可能
主な仕様
- 移動量(X、Y、Z軸)
- 500mm×500mm×600mm
- 早送り速度
- 62m/min
- 工具収納本数
- 24本
- 機械寸法
- 1,700mm×3,895mm×1,600mm（高さ）
- ATC時間
- T to T 1.6秒, C to C（1/2ストローク）3.9秒
任意のローディングハイトに対応可能

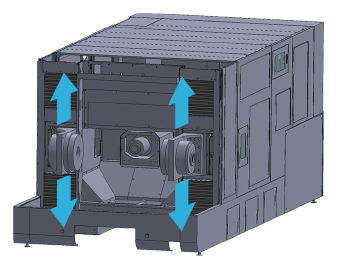

治具側が上下することで、任意のローディングハイトに対応することができます。
