１．優れた捕集機構
オイルミストの粒子径サイズに応じた最適な捕集機構
２．メンテナンス性の向上
フィルタ交換も工具レス。メンテナンス時期を表示。
３．メンテナンスコストの削減
洗浄可能なフィルタを使用。フィルタの再使用が可能です。
(フィニッシュフィルタを除く)
４．低振動構造
ファン(羽根車)へのダスト付着がないので、
バランス不良が起こりません。
主な特徴
-
-
S型
フィニッシュフィルタなし
-

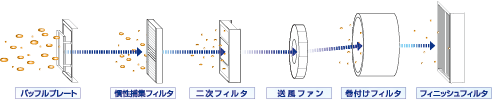

内部フロー
合理的な多段捕集システム
-
使用例
■ 工作機械
NC旋盤、汎用旋盤、研削盤、円筒研削盤、
内面研削盤、フライス盤、ボール盤、
マシニングセンター、etcへのオイルミスト対策
■ 洗浄機、ウォータージェット加工機
■ その他のミストの発生する装置
人体への悪影響、工場内でのスリップ事故、
工作機械のトラブル、 床や壁に付着した油による
火災の危険性などの問題を解決します。
主な仕様
| 型式 | ME-10 | ME-15 | ME-20 | |||
|---|---|---|---|---|---|---|
| 型 | F2型 | S型 | F2型 | S型 | F2型 | S型 |
| 電源 | 3相 AC200V | |||||
| 電動機 (kW) | 0.75 | 1.5 | 2.2 | |||
| 最大風量 (㎥/min) (50/60Hz) |
8.5/10 | 15/18 | 21/25 | |||
| 最大静圧 (kPa) (50/60Hz) |
1.0/1.5 | 1.5/2.2 | 1.7/2.5 | |||
| 捕集効率 | F2型 0.3～0.5μm 以上 95% |
S型 1μm 以上 96% |
||||
| 騒音値 (dB(A)) | F2型 60 |
S型 70 |
||||
| 最高吸気温度 (℃) | 60 | |||||
| 周囲温度 (℃) | 40以下 | |||||
| 重量 (kg) | 66 | 45 | 87 | 66 | 110 | 84 |
| 吸込口径 (mm) | Φ124 | Φ148 | Φ198 | |||
イージーメンテナンスで高性能
F型
フィニッシュフィルタあり
