高出力の超音波加工を実現
ベッドレス構造を持った超音波加工専用機です。

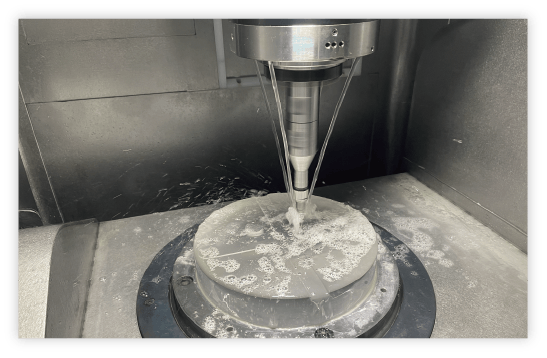

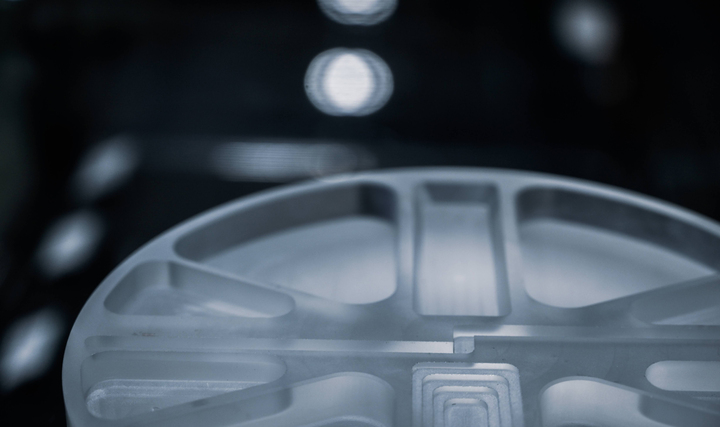

振動子により発生させた超音波を工具先端まで伝えることで、ガラス、セラミック、CFRPなどの硬くて脆い材料（脆性材料）を高い精度で加工できます。
主な特徴
-
-

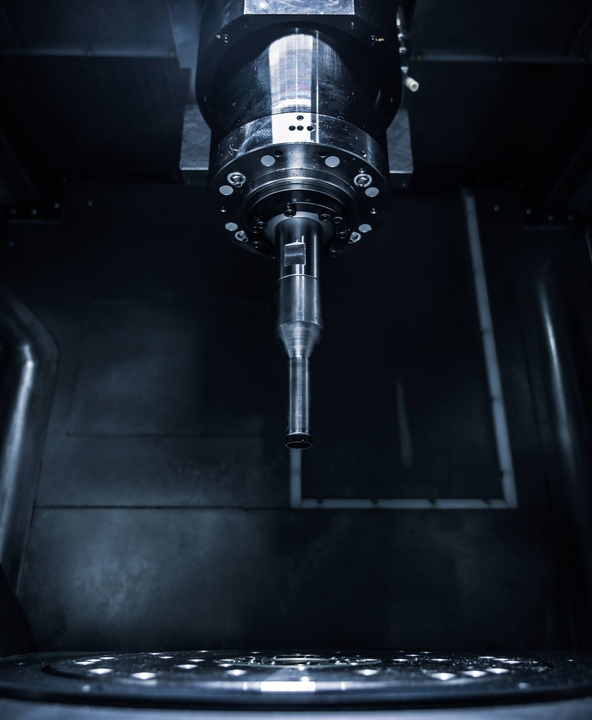

超音波発生部品は主軸内蔵
振動子は主軸内蔵とし、高出力での加工が可能となります。
また大径の工具にも対応可能です。
-
-
主な仕様
- 主軸最高回転数
- 8,000min-1
- 振動周波数
- 20kHz
- 移動量(X、Y、Z軸)
- 500mm、450mm、500mm
- 工具収納本数
- 16本
- 早送り速度
- 40m/min
- 機械設置スペース
- 1,450mm x 2,830mm

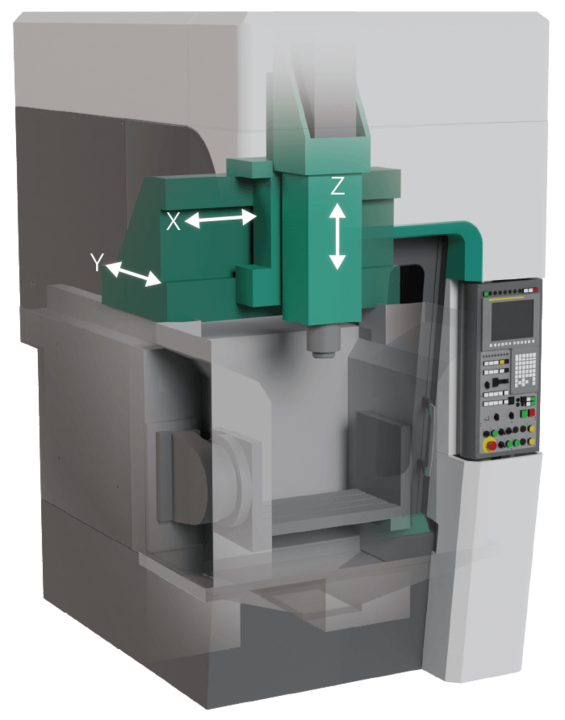

脆性材料加工に最適なベッドレス構造
X、Y、Z各軸のスライド部を加工室より上に配置したベッドレス構造をとっており、加工時に発生するスラッジが機械の駆動部及び摺動部に入り込みにくい機械構成であるため長時間高精度を維持できます。
また、加工室の下にはベッドなどの構造物が無いため、スラッジの廃棄・回収などの処理が容易になります。
