大型脆性材料加工に対応した
グラインディングセンタ
φ1,000のC軸テーブルを搭載した5軸仕様で、コンパクトでありながら、広い加工スペースを確保し、大型脆性材料の加工に対応。
加工時に発生するスラッジが機械の駆動部及び摺動部に入り込みにくい機械構成であるため機械寿命が長く、長時間高精度を維持できます。
セラミックスなどの硬くて脆い脆性材料の高精度な加工に最適です。
【半導体製造/航空宇宙産業/医療分野向け】
主な特徴
-
-
高信頼性
脆性材料加工に最適な機械構造

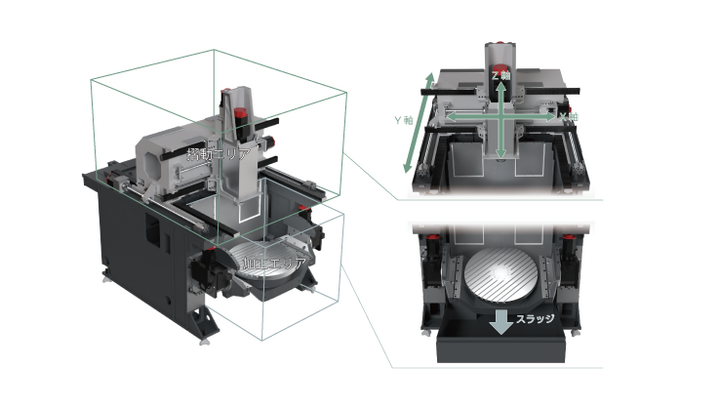

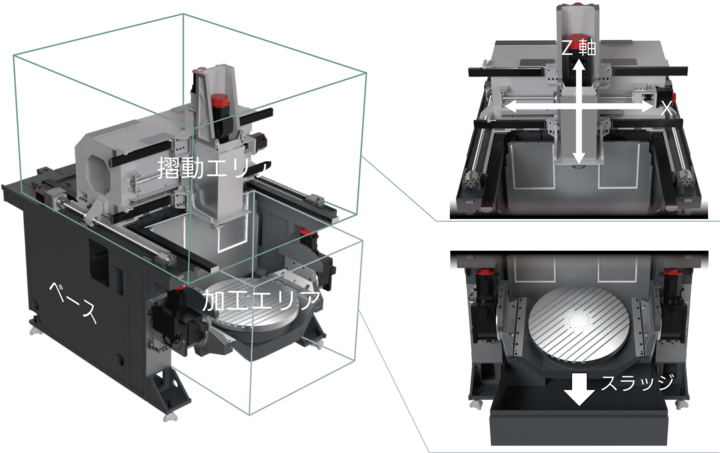

加工エリアより上部に摺動面があるため、加工時に発生する微細なスラッジが摺動面に侵入しにくく、機械の長寿命化につながります。
-
高作業性

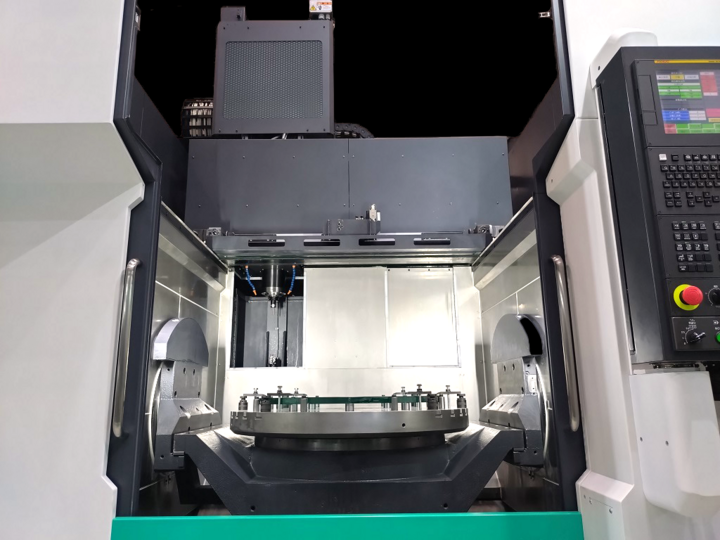

天井カバーの自動開閉により、大型ワークの搬入出が容易。
高価なワークも安心です。
-
オプション
超音波ホルダ（ATC可能タイプ）
主な仕様

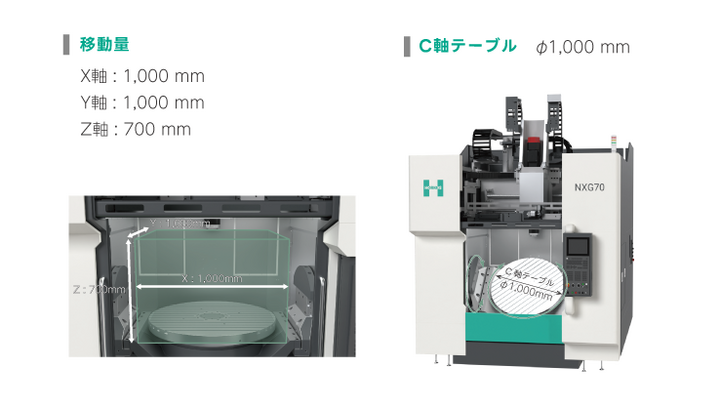

- 移動量
- X軸：1,000mm
Y軸：1,000mm
Z軸：700mm - 早送り速度
- 24m/min
- 使用工具ホルダー
- HSK-A63
- 機械設置スペース
- 2,580mm x 4,050mm
- 主軸最高回転数
- 12,000min-1
- 工具収納本数
- 40本
高効率
5軸仕様 ＆ 大型ワーク対応

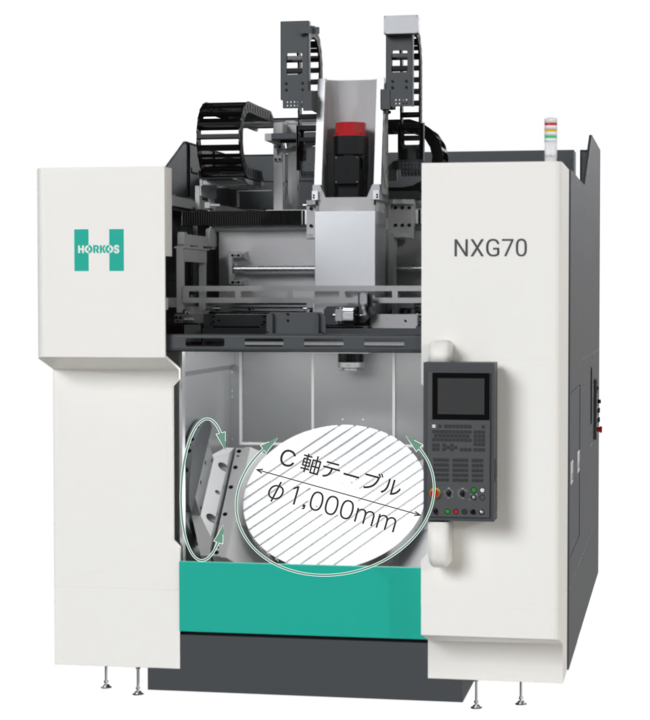

φ1,000mmのC軸テーブルを搭載した5軸仕様機。
大型のワークをワンチャッキングで多面加工することが可能なため、生産性の向上に貢献します。
