スイング&フィード機構により
ロータリーテーブル不要を実現
・ロータリーテーブルを用いない割出機構
スイング&フィード機構を採用

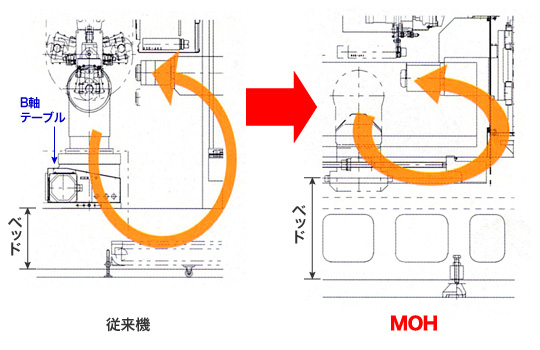

・力のループを短くし、主軸の保持には
ダブルコラム構造を採用することで高剛性を発揮
・C to C 3.0秒の高速ATCを装備

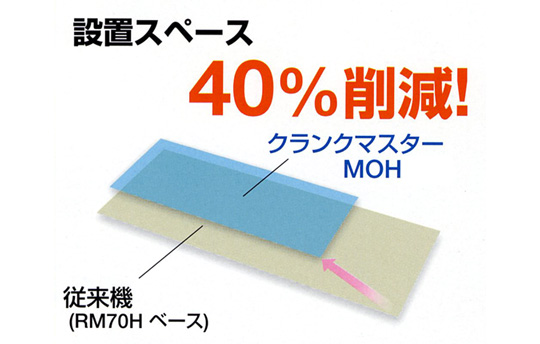

・設置スペース 40％削減（当社比）
・省エネ・高能率・高精度のiMQLを標準搭載
主な特徴
-
-
高剛性
力のループを短くし、主軸の保持にはダブルコラム構造を採用することで高剛性を発揮
-
省スペース
油穴加工に特化することによる大幅な省スペース化
主な仕様
- 移動量(X、Y、Z軸)
- 500mm、150mm、765mm
- 早送り速度
- 48m/min
- 使用工具ホルダ
- HSK-A63 (オプション：BT40・KM6350)
- 機械設置スペース
- 1,350mm x 3,350mm
- 主軸最高回転数
- 8,000min-1
- 工具収納本数
- 12本 (オプション：6本)

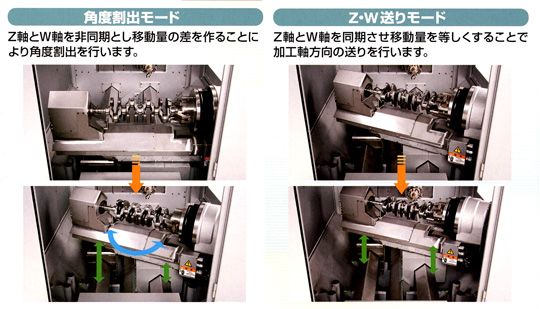

スイング&フィード機構
Z軸とW軸を個別に制御することにより、
ロータリーテーブルを用いることなく角度割出運動を行うことが出来ます。
B軸テーブルを用いないので、力のループが最小となる理想的な構造となっています。
