量産ライン対応
高剛性ツインコラム式マシニングセンタ
■ より高い生産性・より高い稼働率・より高いメンテナンス性
■ ローディングハイトを低くしたコンパクト設計
■ 量産ライン向けに最適化したハイパフォーマンスマシニングセンタ
■ 多様なストロークラインアップ
主な特徴
-
-
高いメンテナンス性
駆動部は背面なので、主なメンテナンスは機械の後方から。
治具等の干渉物がないため、素早いメンテナンスが可能です。

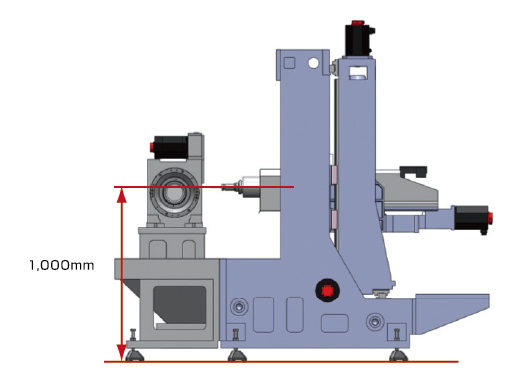

主軸下降端位置がフロアから1,000mmと低く、ステップレスのライン構成も可能です。
主な仕様
| シリーズ | TS | TM | TL (ローラーガイド機/高剛性) | |||
|---|---|---|---|---|---|---|
| 機種 | TS60H | TM70H | TM80H | TM100H | TL80H | TL100H |
| 移動量 X軸 (mm) | 530 | 530 (700) | 500 (670) | 530 (700) | 500 (700) | |
| 移動量 Y軸 (mm) | 560 | 560 | 500 | 560 | 560 | |
| 移動量 Z軸 (mm) | 530 | 530 | 500 | 530 | 530 | |
| 早送り速度 (m/min) | 62 | 62 | 62 | 62 | 62 | |
| 使用工具ホルダー | HSK-A50 (BT30) | HSK-A63 (BT40、KM6350) | HSK-A100 (BT50、KM10080) | HSK-A63 (BT40、KM6350) | HSK-A100 (BT50、KM10080) | |
| 工具収納本数 | 16 (24, 30) | 16 (24, 40) | 16 | 16 (24, 40) | 24 | |
| 設置スペース (mm) | 1,375 x 3,310 | 1,500 x 3,425 (Xst:700：1,670 x 3,425) |
1,500 x 3,675 (Xst:670：1,670 x 3,675) |
1,530 x 3,705 (Xst:700：1,700 x 3,705) |
1,530 x 3,805 (Xst:700：1,670 x 3,675) |
|
ツインコラム構造の採用で
省エネ・高剛性・高加減速の実現

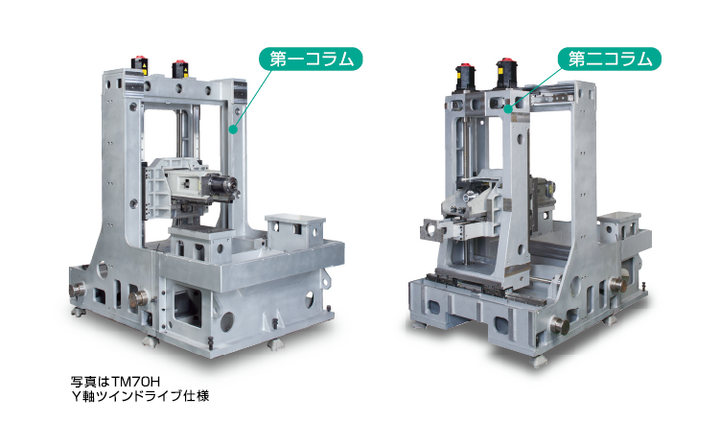

第一コラムをベッドと一体の構造とし、機械全体としての低重心を実現しています。
第二コラムである可動コラムは、ダクタイル鋳鉄を使用しており、軽量化を図っています。
上下軸可動部を可能な限り小型・軽量化したことで、省エネと高加減速を両立しており、生産性の向上につながります。
