DMシリーズ


DM70H/DM100H

製品紹介 基本仕様

製品特長


ATC装置APC装置無人化・省力化対応


ATC装置(オートツールチェンジャー)


■最大工具径(隣接工具無し時)   DM70H φ200mm
  DM100H φ250mm
■最大工具長   ・DM70H Z:650ストローク
    495mm(BT40)
    560mm(HSK-A63、KM6350)
    (注:治具等との干渉確認が必要です。)
  ・DM70H Z:1,000ストローク
    595mm(BT40)
    660mm(HSK-A63、KM6350)
  ・DM100H
    520mm(BT50)
    660mm(HSK-A100、KM10080)


ベッドレス

工具交換オーバーライド対応

精密測定用工具使用時等には、工具交換時の衝撃を与えない工具交換速度オーバーライド機能を準備しています。 工具交換オーバーライドを使用する工具は、あらかじめ登録しておくことで対応が可能です。

ページの先頭に戻る

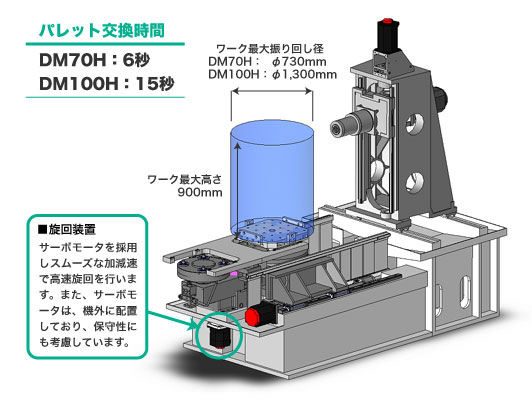

APC装置(オートパレットチェンジャー)



パレットクランプ装置

二面拘束システムの採用によりパレットの高精度位置決めと高剛性を実現しました。パレット位置決め部は、内部からエアブローを行うことにより切りくずの付着を防止しています。

パレットクランプ装置

ページの先頭に戻る

無人化・省力化対応(オプション)

エンドレスロータリーコンベヤ方式、立体パレットストッカー方式等の多面パレットチェンジャー(オプション)を用いることで、長時間、無人運転を行うことができます。

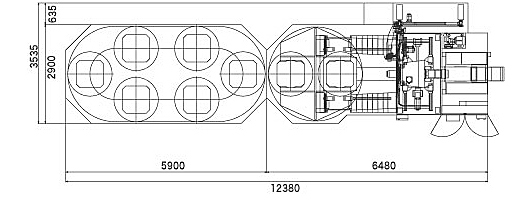

参考例:DM100H

■エンドレスロータリーコンベヤ方式 ■パレット収納枚数 6枚
■パレット寸法 800mm×800mm


参考例:DM100H
