LB70
製品特長

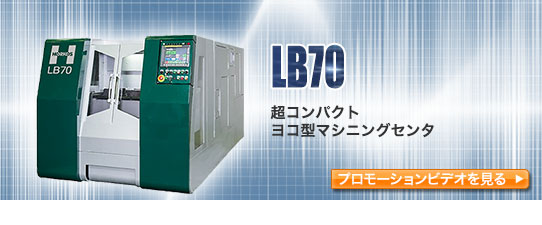

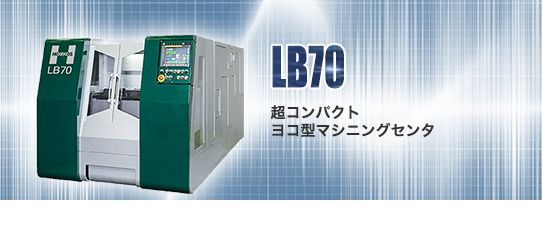

■ 高さ1,600mmの超コンパクトマシニングセンタ。
■ 治具が搬送位置まで移動可能なので搬送装置の簡素化ができます。
■ 治具側が上下するバランスのとれた軸構成で高剛性を発揮。
■ ベッドレス構造により長時間の高精度加工を実現。
■ 治具が搬送位置まで移動可能なので搬送装置の簡素化ができます。
■ 治具側が上下するバランスのとれた軸構成で高剛性を発揮。
■ ベッドレス構造により長時間の高精度加工を実現。
高さを抑えた自由度の高いライン構成
任意のローディングハイトに対応可能
治具側が上下することで任意のローディングハイトに対応することができます。

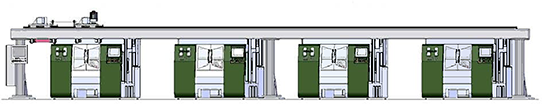

コンパクトなライン構成とトータルコストの削減
ガントリーローダー等によるライン構成の場合には、搬送装置から上下ストロークを取り除くことで高さを抑えたシンプルなラインが構築でき、天井の低い工場でも対応可能です。
搬送装置の簡略化によりコストダウンとサイクルタイムの短縮につながります。
基本仕様
| 機種 |
LB70 |
| ストローク | X軸500mm×Y軸500mm×Z軸600mm |
| 早送り速度 | 62m/min |
| 工具収納本数 | 24本 |
| 機械寸法 | 1,700mm×3,895mm×1,600mm（高さ） |
| ATC時間 | T to T 1.6秒, C to C（1/2ストローク）3.9秒 |
