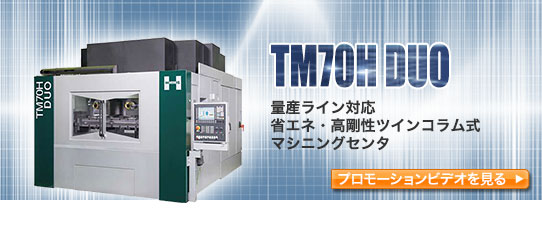

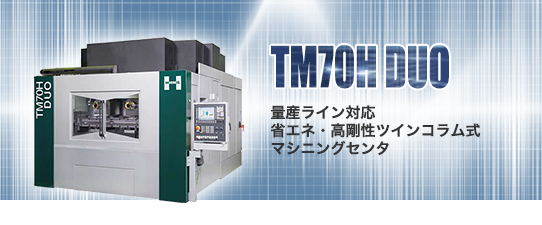

TM70H DUO
製品特長
■ 省エネ・省スペース
■ 高剛性と高加減速の両立
■ 高稼働率の実現
■ 高いメンテナンス性
■ 様々な治具・搬送形態に対応可能
■ 高剛性と高加減速の両立
■ 高稼働率の実現
■ 高いメンテナンス性
■ 様々な治具・搬送形態に対応可能

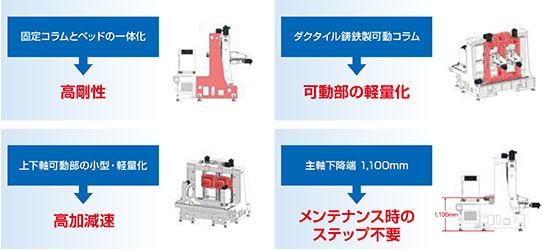

ツインコラム構造
高いメンテナンス性
駆動部が背面なので機械の後方からメンテナンスを行えます。治具等の干渉物が無いため、素早いメンテナンスが可能です。
XYZ全軸で補正可能
X軸：主軸ピッチ調整機構
Y軸：二軸独立駆動
Z軸：二軸独立駆動
本体標準仕様

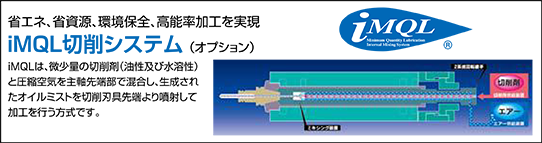

| 諸元 | TM70H DUO | |||
| 主軸ユニット | 主軸径 | φ70mm | ||
| 使用工具ホルダー | HSK-A63 | |||
| 主軸ピッチ | 700mm | |||
| 主軸駆動方式 | 直結（カップリング接続） | ダイレクト（ビルトインモータ） | ||
| 主軸軸受潤滑方式 | ミスト潤滑 | ミスト潤滑 | ||
| 主軸最高回転数 | 12,000min-1 | 20,000min-1 | ||
| 主軸出力 | 10/7.5kW | 28.5kW | ||
| 切削液スピンドルスルー | クーラントスルー（MAX 7.0MPa） ★MQL（主軸内部ミキシング） |
|||
| ATC装置 | 工具交換方式 | アーム式 | ||
| 工具選択方式 | 番地固定ランダム近回り | |||
| 工具収納本数 | 70本 x 2 | |||
| 最大工具径 | φ90mm (隣接工具が無い場合 φ160mm） |
|||
| 最大工具長 | 345mm | |||
| 最大工具質量 | 10.0kg | |||
| ATC時間 | ＴtoT | 1.2 秒 | ||
| C to C (1/2ストローク） | 2.6 秒 | |||
| 送りユニット | 早送り速度 | X軸 | 62m/min < 6.9m/s2 > | |
| Y軸 | 62m/min < 6.9m/s2 > | |||
| Z軸 | 75m/min < 11.8m/s2 > | |||
| 切削送り速度 | 1～10,000mm/min | |||
| 移動量 | X軸 | 650mm | ||
| Y軸 | 560mm | |||
| Z軸 | 530mm | |||
| 突き当て原点だし | X,Y,Z軸 | |||
| 摺動部 | リニアガイド（X・Y・Z軸） | |||
| NC装置 | シーメンス, FANUC 等 | |||
| 機械スペース | 2,950mm x 5,025mm | |||
※★はオプションです。
