DMシリーズ

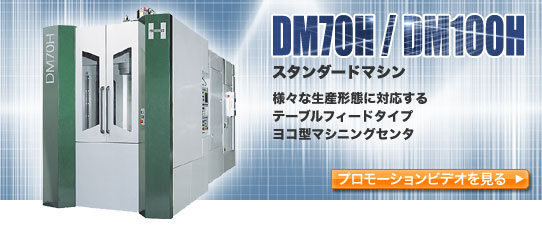

DM70H/DM100H

基本仕様 製品紹介

機種
DM70H DM100H
移動量 X軸 650mm(1,100mm) 1,000mm(1,500mm)
移動量 Y軸 730mm 800mm
移動量 Z軸 650mm(1,000mm) 1,000mm
ワーク取付エリア φ730×900mm φ1,300×930mm
最大積載重量 500kg 1,500kg
早送り速度 62m/min(0.7G) 48m/min(0.4G)
切削送り速度 1~10,000mm/min 1~10,000mm/min
主軸最高回転数 12,000min-1(15,000min-1) 6,000min-1
ツールシャンク BT40(HSK-A63, KM6350) BT50(HSK-A100, KM10080)
工具収納本数 【Z:650ストローク】
495mm(BT40)
(560mm (HSK-A63, KM6350))
(注:治具等との干渉確認が必要です。)
【Z:1,000ストローク】
595mm(BT40)
(660mm(HSK-A63, KM6350))


520mm(BT50)
(600mm(HSK-A100, KM10080))
(注:治具等との干渉確認が必要です。)
設置スペース 2,200mm×5,095mm 3,535mm×6,870mm


※( )内は標準オプション
